Pour faire des photos haute vitesse il est important de connaître le fonctionnement de l’obturateur d’un appareil photo.
En photo haute vitesse l’exposition est réalisée par des flashs. Il faut donc être sûr que l’obturateur de l’appareil photo, au moment du coup de flash, est entièrement ouvert.
Un obturateur d’appareil photo est constitué de 2 rideaux qui occultent le capteur :
- Le premier rideau ouvre l’obturateur et laisse passer la lumière vers le capteur.
- Le second rideau referme l’obturateur.
Fonctionnement d’un obturateur jusqu’à la vitesse de synchro de l’appareil photo
La vitesse de synchro (parfois appelée vitesse synchro X) représente la vitesse d’obturation la plus élevée à laquelle il est possible d’exposer une photo avec 1 seul coup de flash. La majeure partie du temps, celle-ci se situe aux alentours de 1/200 de seconde !
Cette vitesse de synchro est uniquement limitée par le fonctionnement de l’obturateur de l’appareil photo.

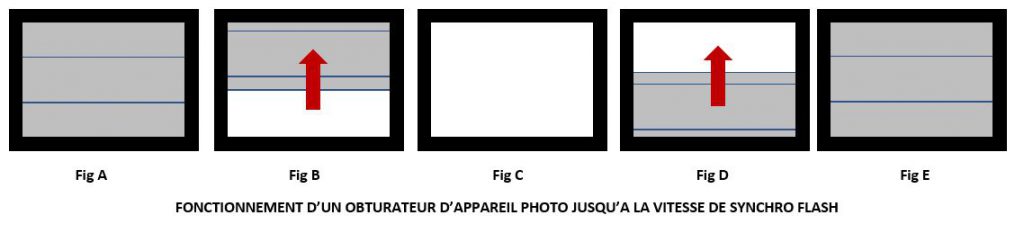

Pour des vitesses d’obturation inférieures ou égales à la vitesse de synchro, l’obturateur fonctionne de la façon suivante :
Fig A : L’obturateur est entièrement fermé. Aucune lumière n’accède au capteur
Fig B : le premier rideau s’ouvre et laisse passer la lumière sur le capteur. Un coup de flash à ce moment ne permet pas d’exposer entièrement la photo.
Fig C : le premier rideau s’ouvre complètement, l’ensemble du capteur est exposé à la lumière. Un coup de flash à partir de ce moment permet d’exposer entièrement la photo.
Fig D : le deuxième rideau commence à se fermer. Un coup de flash à ce moment ne permet pas d’exposer entièrement la photo.
Fig E : L’obturateur est à nouveau entièrement fermé. Aucune lumière n’accède au capteur
Fonctionnement d’un obturateur avec une vitesse supérieure a la vitesse de synchro de l’appareil photo
Au-delà de la vitesse de synchro, l’obturateur n’attend pas que le premier rideau soit entièrement ouvert pour refermer le 2eme rideau. Le capteur n’est plus exposé sur toute sa surface en même temps. il est exposé entièrement grâce au déplacement d’une fente sur l’ensemble de la surface du capteur. Plus la vitesse d’obturation est rapide, plus la fente est étroite.
Une exposition au flash avec une vitesse supérieure à la vitesse de synchro ne permet pas d’exposer l’ensemble du capteur mais uniquement la surface de la fente entre les 2 rideaux.

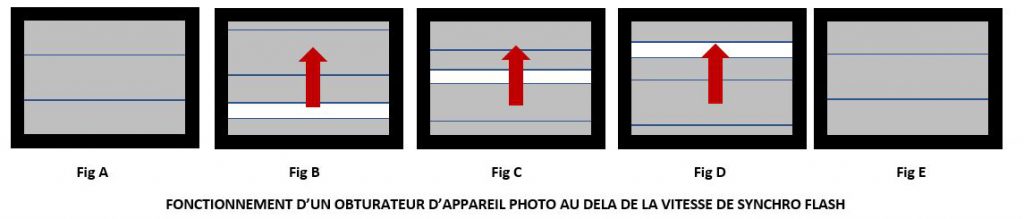

Pour des vitesses d’obturation supérieures à la vitesse de synchro, l’obturateur fonctionne de la façon suivante :
Fig A : L’obturateur est entièrement fermé. Aucune lumière n’accède au capteur
Fig B : le premier rideau s’ouvre et le 2eme rideau se ferme en même temps. La fente d’ouverture se déplace sur l’ensemble de la surface du capteur. Un coup de flash à ce moment ne permet pas d’exposer entièrement la photo.
Fig C : La fente d’exposition continue à se déplacer sur l’ensemble de la surface du capteur. Un coup de flash ne permet toujours pas d’exposer entièrement la photo.
Fig D : La fente d’exposition termine de se déplacer sur l’ensemble de la surface du capteur. Un coup de flash ne permet toujours pas d’exposer entièrement la photo.
Fig E : L’obturateur est à nouveau entièrement fermé. Aucune lumière n’accède au capteur
L’exposition du capteur avec un seul coup de flash est donc impossible avec des vitesses d’exposition supérieures à la vitesse de synchro.
Pour réaliser des photos haute vitesse, nous ne pourrons travailler qu’avec des vitesses inférieures ou égales à la vitesse de synchro.
